খননকারী সুইং রিডাকশন R300-9 39Q8-12100 31Q8-10141 31Q8-11141 সুইং গিয়ারবক্স
উত্পাদন বিবরণ

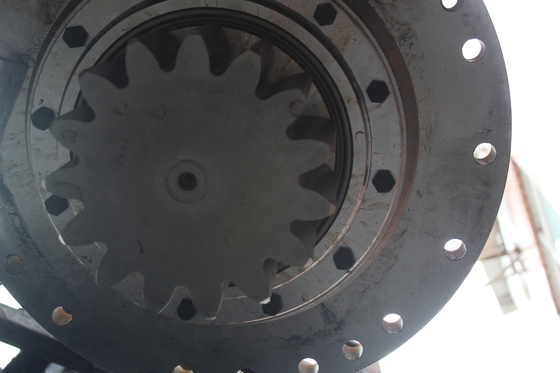

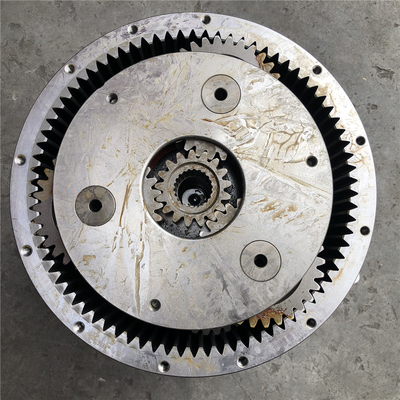

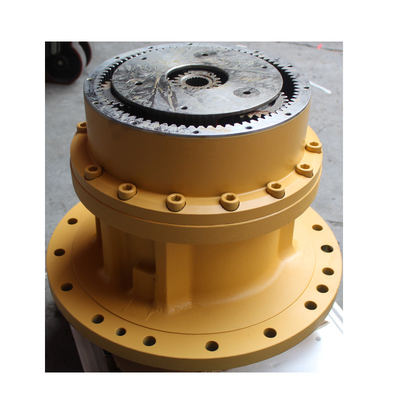

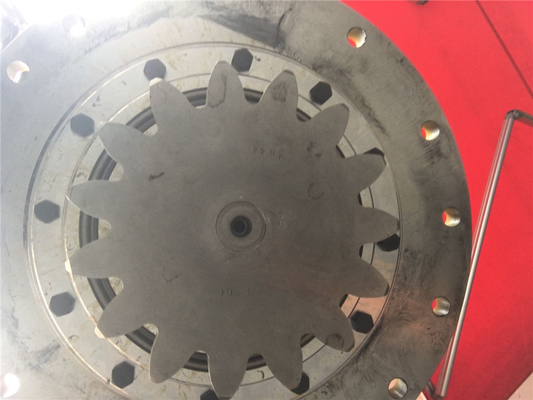

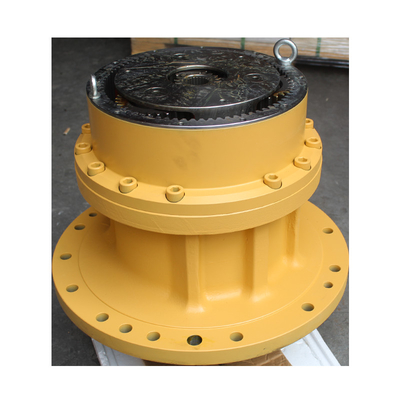

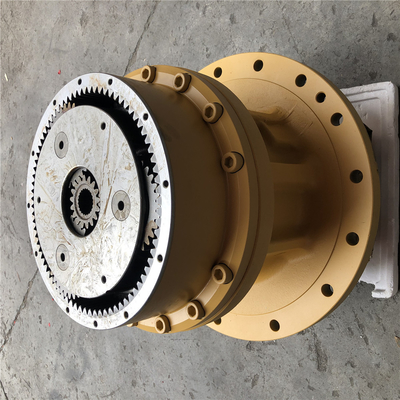

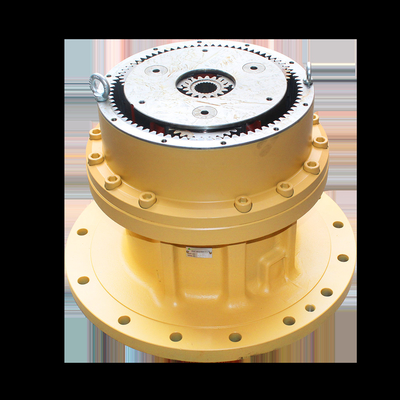

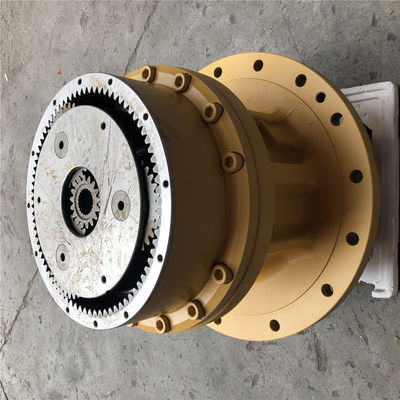

বিস্তারিত ইমেজ
| পদ | অংশ নং | পরিমাণ | অংশের নাম | মন্তব্য |
|---|---|---|---|---|
| *-২। | 39Q8-12100 | [১] | সুইং রিডাকশন গিয়ার | 4107 দেখুন |
| *-২। | 39Q8-12101 | [১] | সুইং রিডাকশন গিয়ার | 4107 দেখুন |
| 1. | 39Q8-12110 | [১] | গিয়ার রিং | |
| 2. | 39Q8-12120 | [১] | শ্যাফট-ড্রাইভ | |
| 3. | 39Q8-12130 | [১] | BEARING-SPH.ROLLER | |
| 4. | 39Q8-12140 | [১] | BEARING-SPH.ROLLER | |
| 5. | 39Q8-12150 | [১] | প্লেট-থ্রাস্ট | |
| 6. | 39Q8-12160 | [১] | সহজ বৃত্ত | |
| 7. | 39Q8-12170 | [১] | আবরণ | |
| 8. | S017-120306 | [১২] | বোল্ট-হেক্স | |
| 9. | 39Q8-12180 | [১] | কেসিং | |
| 10. | S632-290001 | [১] | ও-রিং | |
| 11. | S109-100306 | [১২] | বোল্ট-সকেট | |
| K12. | 39Q8-12201 | [১] | বাহক নং 2 | |
| K13. | 39Q8-12211 | [৪] | গিয়ার-প্ল্যানেটারি নং 2 | |
| K14. | 39Q8-12220 | [৪] | বিয়ারিং-সুই নং 2 | |
| K15. | 39Q8-12231 | [৮] | ওয়াশার-থ্রাস্ট নং 2 | |
| K16. | 39Q8-12240 | [৪] | পিন-ক্যারিয়ার নং 2 | |
| K17. | S472-910404 | [৪] | পিন-স্প্রিং | |
| K18. | 39Q8-12251 | [১] | গিয়ার-সান নং 2 | |
| K19. | 39Q8-12261 | [১] | প্লেট-থ্রাস্ট নং 2 | |
| K20। | 39Q8-12281 | [১] | ক্যারিয়ার নং 1 | |
| K21. | 39Q8-12291 | [৩] | গিয়ার-প্ল্যানেটারি নং 1 | |
| K22। | 39Q8-12300 | [৩] | বিয়ারিং-সুই নং 1 | |
| K23. | 39Q8-12311 | [৬] | ওয়াশার-থ্রাস্ট নং 1 | |
| K24. | 39Q8-12320 | [৩] | পিন-ক্যারিয়ার নং 1 | |
| K25. | S472-800404 | [৩] | পিন-স্প্রিং নং 1 | |
| K26. | 39Q8-12331 | [১] | গিয়ার-সান নং 1 | |
| K27. | 39Q8-12341 | [১] | প্লেট-থ্রাস্ট নং 1 | |
| 28। | 39Q8-12350 | [১] | হাতা | |
| 29। | S632-140001 | [১] | ও-রিং | |
| 30। | 39Q6-12350 | [১] | সীল তেল | |
| 31. | 39Q6-41450 | [২] | পিন-সমান্তরাল | |
| 32। | S109-18050D | [১৪] | বোল্ট-সকেট | |
| 33. | 39Q8-12360 | [১] | নাম প্লেট | |
| 34. | 39Q6-41800 | [২] | RIVET | |
| 35। | P220-430204 | [১] | প্লাগ-হেক্স | |
| কে. | 39Q8-12190 | [১] | ক্যারিয়ার অ্যাসি নং 2 | ইলাস্ট দেখুন |
| কে. | 39Q8-12270 | [১] | ক্যারিয়ার অ্যাসি নং 1 | ইলাস্ট দেখুন |
