হুন্ডাইয়ের জন্য এক্সকাভেটর সংযুক্তি R220LC-9S 39Q6-12100 / 39Q6-12101 / 39Q6-12102 সুইং গিয়ারবক্স
উত্পাদন বিবরণ

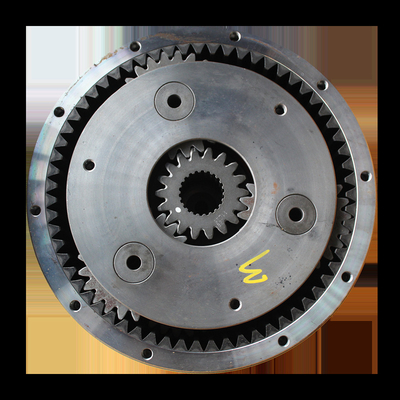

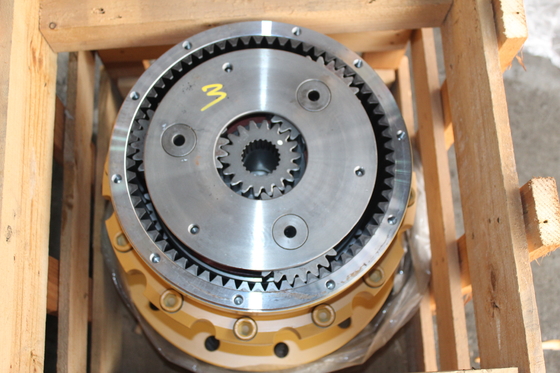

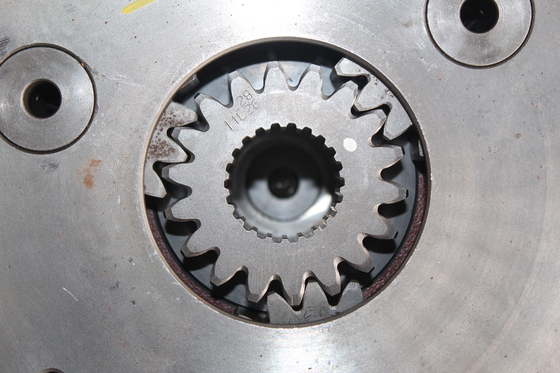

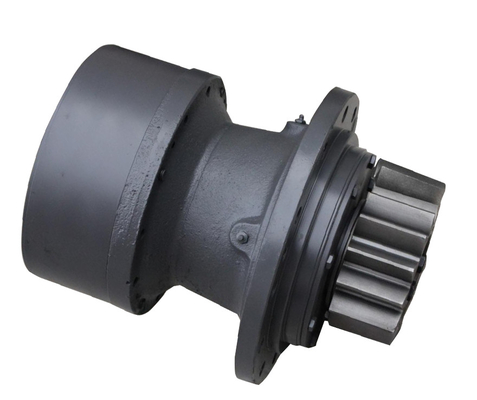

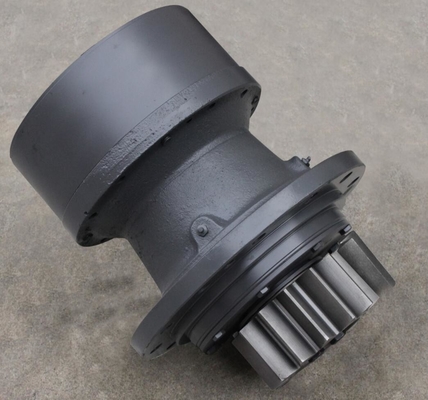

বিস্তারিত ইমেজ
| পদ | অংশ নং | পরিমাণ | অংশের নাম | মন্তব্য |
|---|---|---|---|---|
| * | @ | [১] | সুইং মোটর ASSY | 4115 দেখুন |
| *-২। | 39Q6-12100 | [১] | সুইং রিডাকশন গিয়ার | HYMS |
| *-২। | 39Q6-12101 | [১] | সুইং রিডাকশন গিয়ার | HYMS |
| *-২। | 39Q6-12102 | [১] | সুইং রিডাকশন গিয়ার | HYMS |
| 1. | 39Q6-12110 | [১] | গিয়ার রিং | |
| 2. | 39Q6-12121 | [১] | শ্যাফট-ড্রাইভ | |
| 3. | 39Q6-12130 | [১] | বিয়ারিং-টেপার।মেইন | |
| 4. | 39Q6-12140 | [১] | বিয়ারিং-টেপার | |
| 5. | 39Q6-12150 | [১] | বাদাম-রিং | |
| 6. | 39Q6-12161 | [১] | প্লেট-লক | |
| 7. | S017-120166 | [৪] | বোল্ট-হেক্স | |
| 8. | 39Q6-12171 | [১] | কেসিং | |
| 8. | 39Q6-12172 | [১] | কেসিং | |
| 9. | S109-100306 | [১০] | বোল্ট-সকেট | |
| 10. | 39Q6-12190 | [১] | বাহক 2 | |
| 11. | 39Q6-12200 | [৩] | গিয়ার-প্ল্যানেটারি 2 | |
| 12। | 39Q6-12210 | [৬] | বিয়ারিং-সুই 2 | |
| 13. | 39Q6-12220 | [৬] | ওয়াশার-থ্রাস্ট 2 | |
| 14. | 39Q6-12230 | [৩] | পিন-ক্যারিয়ার 2 | |
| 15। | S472-800364 | [৩] | পিন-স্প্রিং | |
| 16. | 39Q6-12240 | [১] | গিয়ার-সূর্য 2 | |
| 17। | 39Q6-12260 | [১] | বাহক 1 | |
| 18. | 39Q6-12271 | [৩] | গিয়ার-প্ল্যানেটারি 1 | |
| 19. | 39Q6-12280 | [৩] | বিয়ারিং-সুই ১ | |
| 20। | 39Q6-12290 | [৩] | ওয়াশার-থ্রাস্ট 1, ইউপিপি | |
| 21। | 39Q6-12300 | [৩] | ওয়াশার-থ্রাস্ট 1, কম | |
| 22। | 39Q6-12310 | [৩] | পিন-ক্যারিয়ার 1 | |
| 23। | S472-600364 | [৩] | পিন-স্প্রিং | |
| 24. | 39Q6-12320 | [১] | গিয়ার-সূর্য ঘ | |
| 25। | 39Q6-12330 | [২] | প্লেট-থ্রাস্ট | |
| 26. | 39Q6-12340 | [১] | হাতা | |
| 27। | S631-120001 | [১] | ও-রিং | |
| 28। | 39Q6-12350 | [১] | সীল তেল | |
| 29। | 39Q6-41450 | [২] | পিন-সমান্তরাল | |
| 30। | S109-16045D | [১২] | বোল্ট-সকেট | |
| 31. | 39Q6-12360 | [১] | নাম প্লেট | |
| 31. | 39Q6-12361 | [১] | নাম প্লেট | |
| 31. | 39Q6-12362 | [১] | নাম প্লেট | |
| 32। | 39Q6-41800 | [২] | RIVET | |
| 33. | P220-430204 | [১] | প্লাগ-হেক্স | |
| *-১. | @ | [১] | সুইং মোটর ইউনিট | 4115 দেখুন |
| K1. | 39Q6-12180 | [১] | ক্যারিয়ার অ্যাসি কিট 1 | ইলাস্ট দেখুন |
| K2. | 39Q6-12250 | [১] | ক্যারিয়ার অ্যাসি কিট 2 | ইলাস্ট দেখুন |
